Noggin plus 1000 地質雷達地下成像儀
Noggin plus 1000增(zeng)強型地(di)(di)下成像儀是加拿大探頭與軟(ruan)件(jian)(jian)公司(si)(SSI)研制和(he)生產的新一代地(di)(di)質雷達系統（俗稱地(di)(di)下B超）。該系統是利(li)用(yong)高頻電磁波的反(fan)射(she)來確定地(di)(di)下目(mu)標(biao)體(ti)的位置(zhi)與埋(mai)深。該系統測試方(fang)便、操作簡單，配置(zhi)輕便適(shi)合不同測試場(chang)(chang)地(di)(di)，測試結果直觀明了，可現場(chang)(chang)確定目(mu)標(biao)體(ti)的位置(zhi)和(he)埋(mai)深，數(shu)據存儲為(wei)數(shu)字格式(shi)和(he)圖片格式(shi)兩(liang)種，可用(yong)后處理軟(ruan)件(jian)(jian)進行數(shu)據處理。
GPR地(di)質(zhi)(zhi)(zhi)雷(lei)達(da) 可(ke)快速圈定(ding)地(di)下污(wu)(wu)染(ran)(ran)范(fan)(fan)圍(wei)(wei)，有效監測(ce)污(wu)(wu)染(ran)(ran)處(chu)置(zhi)程(cheng)度。污(wu)(wu)染(ran)(ran)可(ke)能來自鹽堿、瀝出物(wu)、碳氫化合物(wu)，或(huo)者其它有機物(wu)（VOC），因這(zhe)些(xie)物(wu)質(zhi)(zhi)(zhi)的(de)導(dao)電率(lv)高，易吸收雷(lei)達(da)電磁(ci)波(bo)，故通過地(di)質(zhi)(zhi)(zhi)雷(lei)達(da)探測(ce)，觀(guan)察(cha)和分析雷(lei)達(da)波(bo)圖像中地(di)質(zhi)(zhi)(zhi)雷(lei)達(da)信號缺失的(de)范(fan)(fan)圍(wei)(wei)，確定(ding)污(wu)(wu)染(ran)(ran)處(chu)置(zhi)前地(di)下污(wu)(wu)染(ran)(ran)的(de)范(fan)(fan)圍(wei)(wei)或(huo)污(wu)(wu)染(ran)(ran)處(chu)置(zhi)后(hou)污(wu)(wu)染(ran)(ran)區(qu)的(de)縮小程(cheng)度。
|

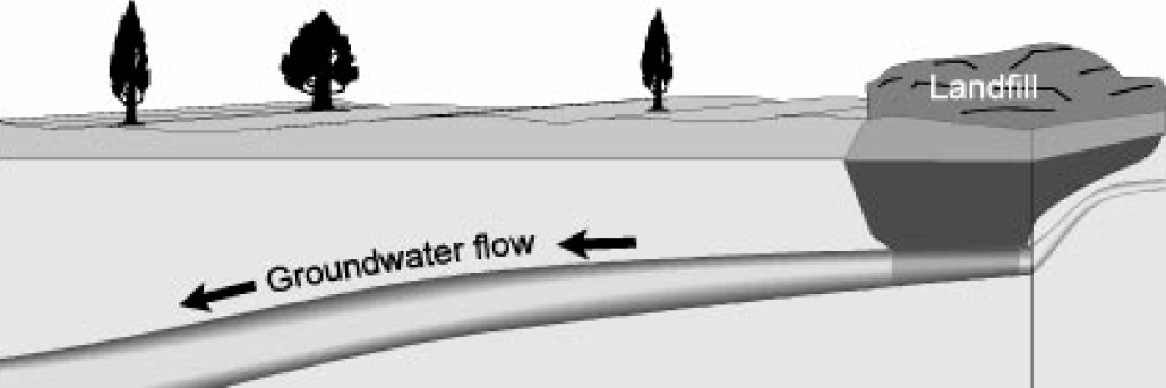

| 案例： 加(jia)拿(na)大安大略(lve)省一(yi)市政垃圾填(tian)埋場污(wu)染(ran)范圍探測(ce) 污染(ran)(ran)物(wu)由(you)填埋場滲漏(lou)到(dao)地(di)下，通(tong)過(guo)地(di)下水傳輸擴張；通(tong)過(guo)pulseEKKO 地(di)質雷達探(tan)測(ce)，得知污染(ran)(ran)物(wu)的污染(ran)(ran)范圍和污染(ran)(ran)深度(du)，為優化選擇用于監測(ce)與(yu)處置污染(ran)(ran)的水井位置提供依據(ju)。 |
|
應用一：使(shi)用pulseEKKO GPR50 MHz天線，探測土壤的(de)污染面積. |

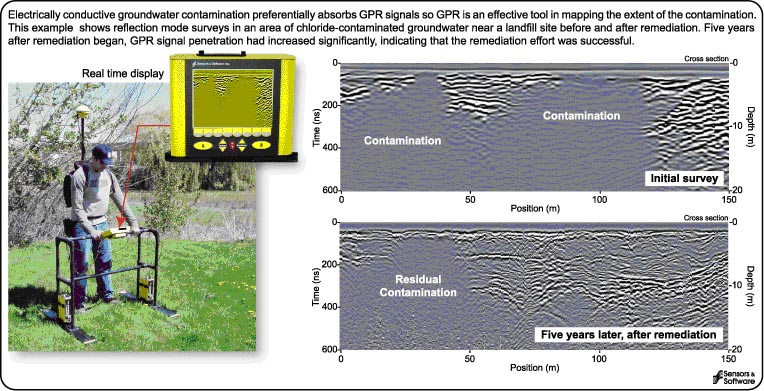

| 雷達(da)圖像1為探測的pulseEKKO 地質(zhi)雷達(da)圖像。從圖可(ke)以看出地質(zhi)雷達(da)信號(hao)缺(que)失的范圍很大，信號(hao)缺(que)失（被(bei)吸(xi)收）的范圍為污染區(qu)域 |
| 雷達(da)圖(tu)(tu)像(xiang)(xiang)2為經過五年的(de)處置后，在(zai)同一位置的(de)pulseEKKO 地質(zhi)雷達(da)圖(tu)(tu)像(xiang)(xiang)。因污染(ran)物的(de)減小(xiao)或消失，雷達(da)電(dian)磁(ci)波被吸收的(de)范圍大(da)(da)大(da)(da)萎(wei)縮，圖(tu)(tu)像(xiang)(xiang)變(bian)得清(qing)晰(xi)透明(ming)，有效反映了(le)污染(ran)的(de)處置程度(du)。 |
|
應(ying)用二(er)：用地(di)質雷達（GPR）實(shi)時間隔性測量，環保部門并同時有效的開展應(ying)急補救措施。 |
技術(shu)指標
尺寸30X15X11cm
重量:2.3Kg
功耗:8W, 12V@0.7A DC
系統特征參數(shu)>160dB
天(tian)線頻(pin)率范圍500~1500MHz
可定義深(shen)度(du)窗口0.5、1、2、4m
采集(ji)速率100,000 samples/s
數據輸(shu)出PCX 格式(shi): 數字圖像或pE 數據格式(shi)
DVL 輸出格式:16位原始數據
運(yun)行環(huan)境(jing)溫度:-40℃~+40℃
環(huan)境(jing)標準:IP67
系統配置(zhi):
1)Noggin plus1000 with Smart Handle 智(zhi)能桿增(zeng)強型地下成像儀
包括(kuo)：
*Noggin plus 1000
增強型主單(dan)元 天線頻率：1000MHz
*Digital Video Logger
數字影像記錄(lu)儀
*Odometer Wheel 里程輪(lun)
*Smart Handle 智能桿
*Battery 電(dian)池
*Battery Charger 充電器
*Plus data collecting 增強型(xing)數據采集軟件
2)Optional Pars 可選軟(ruan)件(jian)
*EKKO_VIEW 標(biao)準版后處理軟件
*EKKO_VIEW Deluxe 擴展版后處理軟件
*EKKO_3D 三維軟(ruan)(ruan)件
*EKKO_Mapper 深度切片軟件
