| 儀器特點 |  | ||||||||
? 超低功耗設計 ? 內嵌蜂窩調制(zhi)解(jie)調器 ? 數據自動傳輸到郵箱或(huo)FTP ? 支持振弦傳感器 ? 支(zhi)持卡爾森(sen)、光電液(ye)位和LVDT位移傳感器 ? 最多(duo)可擴展960個模(mo)擬通道(dao) | |||||||||
軟(ruan)件特點 | |||||||||
? 軟(ruan)件內置無需安裝，可用(yong)于Windows、Mac和Linux操(cao)作系統的電腦 ? 通過(guo)網(wang)頁進行儀器的設置 ? 通過網線(xian)(xian)、USB數據線(xian)(xian)或無(wu)線(xian)(xian)與儀器(qi)連接 ? 直觀的圖形界面 ? 簡易的設(she)置界面，便于各個級(ji)別(bie)的使用者(zhe) ? 可以查看(kan)實時和歷史(shi)數據 ? 可(ke)以以圖(tu)標，柱狀圖(tu)、表(biao)盤、波形(xing)圖(tu)顯示數據(ju) | |||||||||
應用(yong)領域(yu) | |||||||||
滑(hua)坡治理、壩(ba)墻監測、地(di)下連續墻監測、礦(kuang)業勘探(tan)、隧(sui)道挖掘(jue)、樁監測等 | |||||||||
系統簡介 | |||||||||

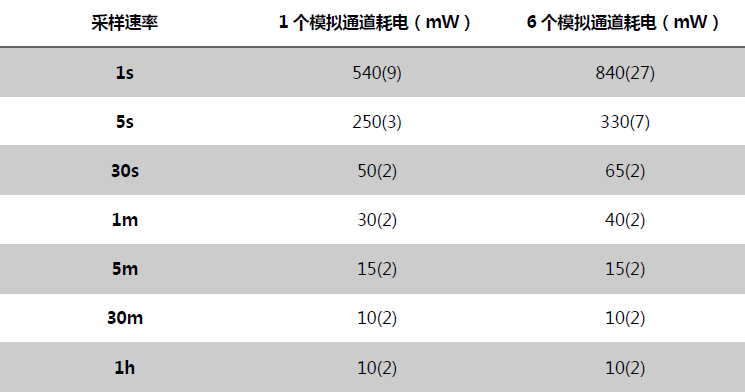

顯(xian)示(shi)和按鍵 類型：LCD顯示，2行16字符，背景燈； 顯示功能：通道(dao)數據、報警信息、系統狀態； 按鍵(jian)：通過(guo)6個按鍵(jian)查看顯示信息(xi)和操作功能； 信(xin)號(hao)LED燈：4個信(xin)號(hao)燈，分(fen)別(bie)指示采(cai)樣(yang)、硬盤、報警信(xin)息和電源(yuan)； 軟(ruan)件(jian)版本(ben)升級 通過網線、USB或U盤進行軟件升(sheng)級； 時鐘 基(ji)本分辨率：200μs； 精確(que)度：每年±1min（0℃值40℃的環(huan)境(jing)下），每年±4min（-40℃至0℃，40℃至70℃的環(huan)境(jing)下）； 供電(dian) 外(wai)接電源范圍：10至30Vdc； 峰值功率：12W（12Vdc 1A）； 平均電損耗 使用12Vdc外(wai)接電源時的(de)采樣(yang)頻率(lv)與耗電的(de)關(guan)系如下(xia)表(biao)：
內(nei)置Modem 特(te)點 報警：發送郵件或短消息； 數據：發送數據到指定郵箱或(huo)FTP服務器； 遠程接入(ru)：連接dEX軟件或(huo)命令面板(ban)； SIM面板(ban)：SIM卡接口（1.8V/3V） 網(wang)絡和頻率 美國地區(qu)：EDGE，GPRS，GSM，CSD; 全球其他地區：EDGE，GPRS，GSM，WCDMA，HSUPA，HSDPA； 頻率：EDGE/GPRS/GSM: 850/900/1800/1900 MHz，WCDMA/HSUPA/HSDPA: 850/1900/2100 MHz； 基本(ben)特征(zheng) 數采外殼：鋅鋁合金； 尺 寸：300 x 137 x 65mm； 重 量：2.5kg； 操作(zuo)溫(wen)度：-30℃至70℃； 操(cao)作濕度：85%，水汽不凝結； 注：低溫(wen)和高溫(wen)環境會減少(shao)電池(chi)壽命，LCD顯(xian)示屏的工(gong)作溫(wen)度為-15℃至50℃。 | |||||||||
模擬通道 | |||||||||

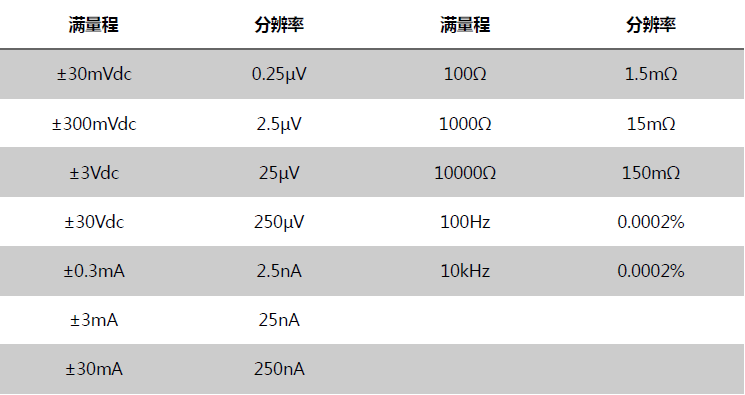

DT85GM具有16個(ge)模擬(ni)(ni)通(tong)道(dao)，最多(duo)可(ke)擴展(zhan)至320個(ge)模擬(ni)(ni)通(tong)道(dao)，每個(ge)模擬(ni)(ni)通(tong)道(dao)可(ke)以(yi)接一(yi)個(ge)三線(xian)或四線(xian)輸入，可(ke)以(yi)接兩個(ge)獨立(li)的兩線(xian)輸入，可(ke)以(yi)接三個(ge)兩線(xian)的單端輸入。 具體接入數(shu)目如下： 兩(liang)線單端通道：48個(ge)(ge)（最(zui)多(duo)擴展960個(ge)(ge)）； 兩線差(cha)分(fen)通道：32個（最(zui)多擴展640個）； 三線(xian)或(huo)四線(xian)差分通道：16個（最(zui)多擴展320個）； 注：擴展需要(yao)配置CEM20模(mo)塊，一(yi)個(ge)(ge)模(mo)塊含有20個(ge)(ge)模(mo)擬通道。 基本(ben)輸入范圍 DT85GM可測(ce)量的(de)基本(ben)輸入電壓、電流、電阻和頻(pin)率范圍如下(xia)：

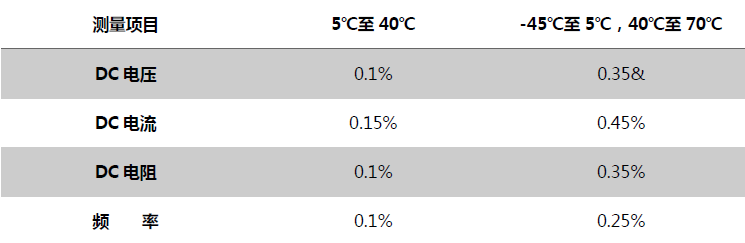

注(zhu)：數(shu)據采(cai)集器具有自動設換范(fan)圍(wei)功(gong)能，可(ke)在三個范(fan)圍(wei)內切換。 DT85GM可測量的基本輸入電(dian)壓、電(dian)流、電(dian)阻(zu)和(he)頻率精確度如下：
注：精確度相對于滿量程而(er)言。 采樣信息 為了(le)測量的(de)(de)精確性和抑制噪聲的(de)(de)影響，集成了(le)大(da)于50/60Hz的(de)(de)行頻周期。 最大采樣(yang)速度：25Hz； 有效分辨(bian)率：18bits； 線性度：0.01%； 共模抑制：＞90dB； 線性串模抑制：＞35dB。 輸入 通(tong)道間隔離：100V（繼電器打開狀態）； 模擬部件隔離：100V（光電隔離）； 輸入阻抗：100KΩ，＞100MΩ； 共模(mo)范(fan)圍：±3.5V，或(huo)者在30V范(fan)圍時±30V. 傳感器激發(fa) 模(mo)擬通道激發(fa)：可選250μA或(huo)2.5mA精密電流源，4.5V電壓，可開關外置電源； 通(tong)用(yong)激發(fa)：可開(kai)閉12V電(dian)源（最(zui)大150mA）為(wei)傳感器和配件供電(dian)，可開(kai)閉5V電(dian)源（最(zui)大25mA）為(wei)模擬通(tong)道供電(dian)。 | |||||||||
模擬傳感器 | |||||||||
介紹(shao)幾種常(chang)見的傳(chuan)感器，但是DT85GM可以連接的傳(chuan)感器不局限于(yu)下(xia)面這(zhe)些(xie)類型(xing)。 熱電偶 熱電偶類型(xing)：B，C，D，E，G，J，K，N，R，S，T型(xing)； 熱(re)電(dian)偶校準：ITS-90； RTDs RTDs材質(zhi)類(lei)型：Pt，Ni，Cu； 電阻范圍：10Ω至10KΩ； 振動線 頻率范圍：500至5KHz； 線圈電阻(zu)：50至(zhi)200Ω； 模擬方法：single pulse pluck； 熱敏電阻 熱敏(min)電阻類型：YSI400xx系列(lie)； 電阻范圍：＜10kΩ 注1：也支(zhi)持(chi)其它熱敏電阻類型。 注2：可(ke)以通過(guo)并(bing)聯電阻擴大(da)測量范(fan)圍。 單片溫度傳(chuan)感(gan)器(qi) 支持類型(xing)：LM34-60，AD590\592，TMPxx，LM135\235\335； 應(ying)變器和橋(qiao)式傳(chuan)感器 組態(tai)：1/4橋(qiao)，1/2橋(qiao)和全(quan)橋(qiao)； 激(ji)發：電壓或電流； 4-20mA電流環(huan) 內(nei)部100Ω或外接(jie)分(fen)流電阻。 | |||||||||
數字通道 | |||||||||
數(shu)字輸(shu)(shu)入/輸(shu)(shu)出 8個雙(shuang)向通(tong)道(dao) 輸入(ru)類型：8個邏輯電(dian)平（最大(da)20/30V）； 輸出(chu)類型：4個(ge)場效應晶體管（最大：30V，100mA），4個(ge)邏(luo)輯輸出(chu)； 繼電器輸出 1個直(zhi)連(lian)自鎖繼電器（最(zui)大：30Vdc，1A）。 | |||||||||
計數通道 | |||||||||
低速(su)計數(shu) 8通道計數器，與(yu)數字通道共用；在休(xiu)眠模式下低速計數功(gong)能不起作用。 型號：32bit； 最大計數率：10Hz； 專用(yong)計數輸入 7個高(gao)速或3個相(xiang)位(wei)編碼器輸入(ru) 型號(hao)：32bit； 最大計數率：100kHz； 輸入類型：5個邏輯電平輸入（最(zui)大±30V）.2個磁感應（最(zui)大±10V）敏感性輸入（10mV）。 | |||||||||
串(chuan)行通道(dao) | |||||||||
SDI-12 與數字通道共用的四個SDI-12通道，每個SDI-12通道可以連(lian)接(jie)10個SDI-12傳感器； | |||||||||
計(ji)算通道 | |||||||||
計(ji)(ji)算通(tong)道可以對數據采集器采集的(de)模(mo)擬(ni)通(tong)道、數字通(tong)道或者(zhe)串行(xing)(xing)通(tong)道的(de)數據進行(xing)(xing)算術、三角函(han)數、相關性、邏輯和統(tong)計(ji)(ji)分析。 | |||||||||
報警 | |||||||||
條件：低于、高于、在范(fan)圍內(nei)或在范(fan)圍外(wai)； 延(yan)遲：可(ke)選報警(jing)響應時(shi)間； 動作：數(shu)字輸出，傳遞信(xin)息(xi)或執(zhi)行(xing)任意datataker命令。 | |||||||||
數(shu)據采集列(lie)表 | |||||||||
計(ji)劃表數目：最大11個； 計(ji)劃表采樣(yang)間隔(ge)：10ms至天，每(mei)個計(ji)劃表有單獨的采樣(yang)時間間隔(ge)，10ms至天可選。 | |||||||||
數據存儲 | |||||||||
內置(zhi)存(cun)儲 存(cun)儲空(kong)間：128MB，大約可以存(cun)10 000 000個數據（大空(kong)間的內存(cun)可定制(zhi)）； 外置(zhi)存儲設備(bei) USB1.1，USB2.0等其它USB閃(shan)存設(she)備(bei)。 | |||||||||
通訊面板 | |||||||||
網線端口 面板：10Mbps； 協議：TCP/IP； USB端(duan)口 面板：USB1.1； 協議：ASCII命(ming)令或(huo)TCP/IP； 串行傳感(gan)器端(duan)口 面板：RS232，RS422m，RS485； 速度：300至(zhi)115200波特(te)率； 流控制：硬(ying)件（RTS/CTS）; 軟(ruan)件（XON/XOFF）：無 握手協議：DCD，DSR，DTR，RTS，CTS; 協議：Modbus協議，串行傳(chuan)感器； | |||||||||
網(wang)絡服務（TCP/IP） | |||||||||
使用網線端(duan)口或內置modem模塊 命令(ling)(ling)面板：通過(guo)TCP/IP進入DT85GM的ASCII命令(ling)(ling)面板； 網絡(luo)服(fu)務器：通過網頁訪問現有(you)數據和數采的狀態，設置用戶特(te)色(se)的顯示界(jie)面，下(xia)載CSV格式的數據； Modbus服務器（受控(kong)端）：通過Modbus客戶(hu)端獲取數(shu)據和(he)數(shu)采(cai)狀態； Modbus客戶端（主控端）：從modbus設(she)備中讀取數據或將(jiang)數據寫入(ru)modbus設(she)備中； FTP服務器(qi)：通(tong)過瀏(liu)覽器(qi)或FTP客戶端(duan)獲取存儲(chu)的(de)數(shu)據； FTP客戶端：自動將數(shu)據下載到(dao)FTP服務器。 郵(you)(you)件客(ke)戶端(duan)：將數(shu)據(ju)采集器(qi)的數(shu)據(ju)和警告信息通過郵(you)(you)件發送； DDNS客戶端：使用Dynamic DNS訪(fang)問數據采集器 | |||||||||
