Noggin plus 1000 地質雷達地下成像儀
Noggin plus 1000增強(qiang)型地下(xia)成像儀是加拿大探頭與(yu)軟件(jian)公(gong)司(SSI)研制和(he)生產的(de)新(xin)一(yi)代(dai)地質雷達系統(tong)（俗稱地下(xia)B超）。該系統(tong)是利用高頻電磁波的(de)反射來確定地下(xia)目(mu)標體(ti)的(de)位(wei)(wei)置(zhi)與(yu)埋深。該系統(tong)測(ce)試(shi)(shi)方(fang)便、操作簡單(dan)，配(pei)置(zhi)輕便適合不同測(ce)試(shi)(shi)場(chang)地，測(ce)試(shi)(shi)結果直觀(guan)明(ming)了，可現場(chang)確定目(mu)標體(ti)的(de)位(wei)(wei)置(zhi)和(he)埋深，數(shu)據存儲為數(shu)字(zi)格(ge)式和(he)圖片(pian)格(ge)式兩種，可用后處理(li)軟件(jian)進行數(shu)據處理(li)。
GPR地(di)(di)質雷(lei)達 可(ke)快速圈定(ding)地(di)(di)下污染(ran)(ran)范(fan)圍，有效監測污染(ran)(ran)處(chu)置程(cheng)度。污染(ran)(ran)可(ke)能(neng)來自(zi)鹽堿、瀝出(chu)物(wu)、碳氫化合物(wu)，或者(zhe)其(qi)它有機(ji)物(wu)（VOC），因這些(xie)物(wu)質的(de)導(dao)電(dian)率高，易吸收雷(lei)達電(dian)磁波，故(gu)通過(guo)地(di)(di)質雷(lei)達探測，觀察和分析雷(lei)達波圖(tu)像中地(di)(di)質雷(lei)達信號缺失的(de)范(fan)圍，確定(ding)污染(ran)(ran)處(chu)置前地(di)(di)下污染(ran)(ran)的(de)范(fan)圍或污染(ran)(ran)處(chu)置后污染(ran)(ran)區的(de)縮小程(cheng)度。
|

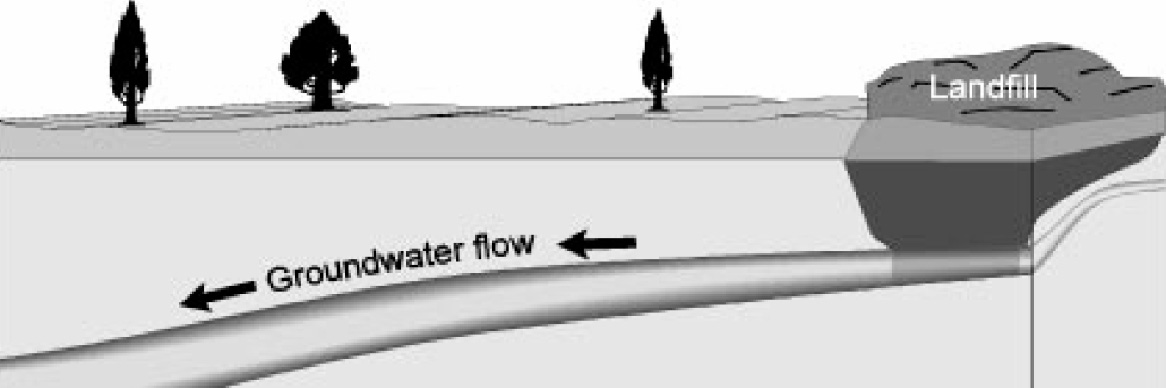

| 案(an)例(li)： 加(jia)拿大(da)(da)安大(da)(da)略(lve)省一市(shi)政(zheng)垃圾填埋場污染范(fan)圍探測 污(wu)(wu)染物由填埋場(chang)滲漏到地(di)下(xia)，通過(guo)地(di)下(xia)水傳輸(shu)擴張；通過(guo)pulseEKKO 地(di)質雷達探測，得(de)知污(wu)(wu)染物的(de)污(wu)(wu)染范圍(wei)和污(wu)(wu)染深度，為(wei)優化(hua)選擇用于監測與處置污(wu)(wu)染的(de)水井(jing)位置提供(gong)依據(ju)。 |
|
應用一：使用pulseEKKO GPR50 MHz天線，探(tan)測土(tu)壤的污染面積. |

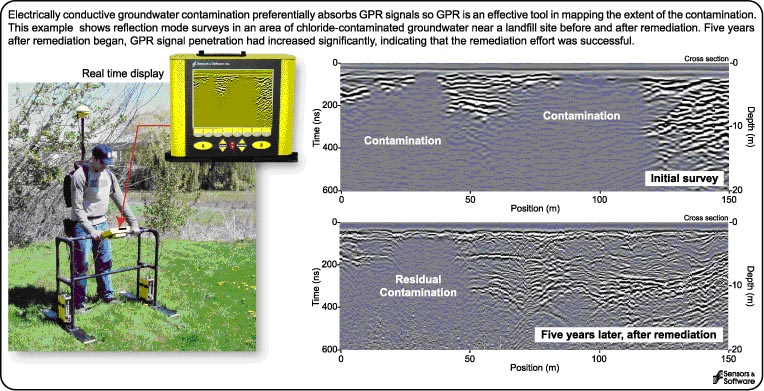

| 雷達(da)圖(tu)(tu)像1為探測(ce)的(de)pulseEKKO 地質(zhi)雷達(da)圖(tu)(tu)像。從圖(tu)(tu)可(ke)以看(kan)出地質(zhi)雷達(da)信(xin)號(hao)缺失(shi)的(de)范圍(wei)很大，信(xin)號(hao)缺失(shi)（被吸收(shou)）的(de)范圍(wei)為污染區域(yu) |
| 雷(lei)達(da)圖像(xiang)2為經(jing)過五(wu)年(nian)的處(chu)置后，在同一(yi)位置的pulseEKKO 地質雷(lei)達(da)圖像(xiang)。因(yin)污染物的減小或(huo)消失，雷(lei)達(da)電磁(ci)波被吸收(shou)的范圍(wei)大大萎(wei)縮，圖像(xiang)變(bian)得清晰(xi)透明(ming)，有效反(fan)映了污染的處(chu)置程(cheng)度。 |
|

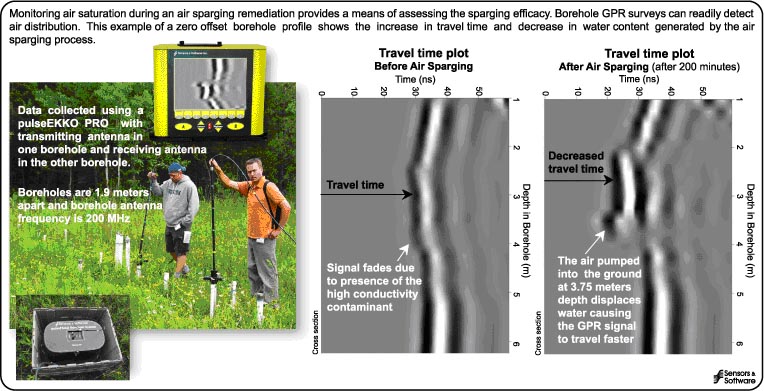

應用(yong)二：用(yong)地質雷達（GPR）實時(shi)間隔(ge)性測(ce)量(liang)，環保(bao)部(bu)門并同時(shi)有效的(de)開展(zhan)應急補救措施。 |
技(ji)術(shu)指(zhi)標
尺寸(cun)30X15X11cm
重量:2.3Kg
功耗:8W, 12V@0.7A DC
系統特征參數>160dB
天線(xian)頻率范圍500~1500MHz
可定(ding)義深度(du)窗口(kou)0.5、1、2、4m
采(cai)集速率(lv)100,000 samples/s
數(shu)據(ju)輸出PCX 格(ge)式(shi): 數(shu)字圖(tu)像(xiang)或pE 數(shu)據(ju)格(ge)式(shi)
DVL 輸出格式:16位原始數(shu)據(ju)
運行環境溫度:-40℃~+40℃
環境標準(zhun):IP67
系(xi)統配(pei)置:
1)Noggin plus1000 with Smart Handle 智能桿增(zeng)強型地(di)下成像儀
包括：
*Noggin plus 1000
增強型(xing)主單元(yuan) 天線頻率：1000MHz
*Digital Video Logger
數字(zi)影像記錄儀
*Odometer Wheel 里程輪
*Smart Handle 智能(neng)桿
*Battery 電池
*Battery Charger 充(chong)電器
*Plus data collecting 增強型(xing)數據采(cai)集軟件
2)Optional Pars 可(ke)選軟件
*EKKO_VIEW 標準版(ban)后處理(li)軟件
*EKKO_VIEW Deluxe 擴(kuo)展版后處理(li)軟件
*EKKO_3D 三維軟件(jian)
*EKKO_Mapper 深度切片軟件
