| 儀器特點 |  | ||||||||
? 雙通道(dao)隔離技術 ? 兩個(ge)串行(xing)自能傳感器接口 ? 數據(ju)自動(dong)傳輸(shu)到FTP ? 多(duo)達48個模擬通道(dao)輸入 ? 最多可擴(kuo)展(zhan)到960個模擬(ni)通道輸入 ? 8個(ge)靈活(huo)的(de)數字(zi)通道 ? Modbus SCADA連(lian)接(jie) ? 多(duo)個(ge)SDI-12通道 ? USB數(shu)據存儲，便于(yu)數(shu)據和(he)程序傳(chuan)輸 | |||||||||
| 軟(ruan)件特點 | |||||||||
? 軟件內置無需安裝，可用于(yu)Windows、Mac和(he)Linux操(cao)作系統的(de)電(dian)腦 ? 通過網頁進行(xing)儀器的設(she)置 ? 通過網線、USB數據(ju)線與(yu)儀器連接 ? 直觀(guan)的圖形(xing)界面 ? 簡易的設置界面(mian)，便于各個級別的使用者(zhe) ? 可以查看實時和歷史數(shu)據 | |||||||||
應用領(ling)域 | |||||||||
| 系統(tong)開發和集(ji)成(cheng)、農業研究、氣象站、總(zong)能(neng)量(liang)監(jian)(jian)測、環境監(jian)(jian)測、溫(wen)度剖面監(jian)(jian)測、水產(chan)養殖、機械監(jian)(jian)測、程序(xu)監(jian)(jian)測等 | |||||||||
| 系統簡介(jie) | |||||||||

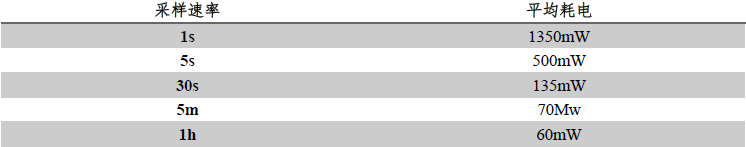

顯示和按鍵 類型：LCD顯(xian)示，2行16字符，背景燈； 顯示功(gong)能：通(tong)道(dao)數據、報警(jing)信息(xi)、系統狀態(tai)； 按鍵：通過6個(ge)按鍵查看顯(xian)示信息和操作功(gong)能； 信(xin)(xin)號(hao)LED燈：4個信(xin)(xin)號(hao)燈，分別指示采樣、硬(ying)盤、報警信(xin)(xin)息和電源； 軟(ruan)件版(ban)本升級 通過RS232、網線、USB或U盤進行軟件升級； 時鐘 基本分辨率：200μs； 精確度(du)：每(mei)年±1min（0℃值40℃的(de)環(huan)境下），每(mei)年±4min（-40℃至(zhi)0℃，40℃至(zhi)70℃的(de)環(huan)境下）； 供電 外接電源(yuan)范圍(wei)：10至30Vdc； 內(nei)置電源：6Vdc 4Ahr鋰電池； 峰值功率：12W（12Vdc 1A）； 平均電損耗 使用(yong)12Vdc外接電(dian)源(yuan)時的采樣頻率與耗電(dian)的關(guan)系如(ru)下表(biao)：

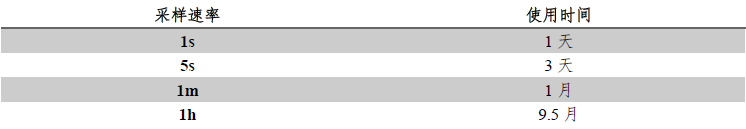

使(shi)用(yong)內(nei)置6Vdc 4Ahr鋰(li)電池時的(de)采(cai)樣頻(pin)率與主機使(shi)用(yong)時間的(de)關系如下表：
基本特征 數(shu)采外殼：鋅鋁(lv)合金； 尺 寸(cun)：300 x 137 x 65mm； 重 量：2.5kg； 操作(zuo)溫度：-40℃至70℃； 操作濕度(du)：85%，水(shui)汽不凝結； 注：低溫和高溫環境會減少電池壽命，LCD顯示屏的工作溫度為-15℃至50℃。 | |||||||||
模擬通(tong)道 | |||||||||

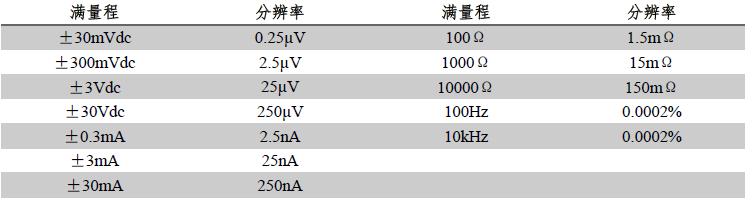

DT85具有16個(ge)(ge)(ge)模(mo)擬通(tong)道(dao)(dao)，最(zui)多可(ke)擴展至(zhi)320個(ge)(ge)(ge)模(mo)擬通(tong)道(dao)(dao)，每個(ge)(ge)(ge)模(mo)擬通(tong)道(dao)(dao)可(ke)以(yi)接(jie)一個(ge)(ge)(ge)三線或四線輸入，可(ke)以(yi)接(jie)兩個(ge)(ge)(ge)獨立的兩線輸入，可(ke)以(yi)接(jie)三個(ge)(ge)(ge)兩線的單(dan)端(duan)輸入。 具(ju)體接入數(shu)目(mu)如下： 兩線單端通道(dao)：48個(ge)（最多擴(kuo)展960個(ge)）； 兩線差分(fen)通道：32個（最多(duo)擴展640個）； 三線或四線差分通(tong)道：16個（最多(duo)擴(kuo)展320個）； 注：擴展需要配置CEM20模塊，一個模塊含有20個模擬通道。 基(ji)本(ben)輸入范圍 DT85可測量的基本(ben)輸入(ru)電壓(ya)、電流(liu)、電阻和(he)頻率(lv)范圍如下：

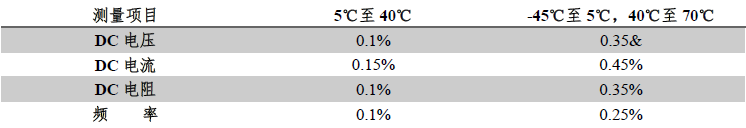

注：數據采集器具有自動設換范圍功能，可在三個范圍內切換。 DT85可測量的(de)基(ji)本輸入電(dian)壓、電(dian)流、電(dian)阻(zu)和頻率精確度(du)如下：
注：精確度相對于滿量程而言。 采樣信息(xi) 為了測量(liang)的(de)精確性和抑(yi)制(zhi)噪聲的(de)影響，集成了大于50/60Hz的(de)行頻周(zhou)期。 最大采樣(yang)速度：25Hz； 有(you)效(xiao)分辨率(lv)：18bits； 線(xian)性度：0.01%； 共模抑制：＞90dB； 線性串模抑制：＞35dB。 輸入 通道(dao)間隔(ge)離：100V（繼電器打(da)開狀態）； 模擬(ni)部件隔離：100V（光(guang)電隔離）； 輸入阻(zu)抗：100KΩ，＞100MΩ； 共模(mo)范圍：±3.5V，或者在30V范圍時(shi)±35V. 傳感器激發 模擬通道激發(fa)：可選250μA或2.5mA精密電流源(yuan)，4.5V電壓，可開關(guan)外置電源(yuan)； 通用(yong)激(ji)發：可(ke)開(kai)閉12V電(dian)(dian)源（最(zui)大150mA）為傳感器和配件供電(dian)(dian)，可(ke)開(kai)閉5V電(dian)(dian)源（最(zui)大25mA）為模擬通道供電(dian)(dian)。 | |||||||||
模擬傳感(gan)器 | |||||||||
介紹幾種常見(jian)的(de)傳感器，但是(shi)DT85可以連接的(de)傳感器不局限于下面(mian)這些類型。 熱電偶 熱電偶類型(xing)：B，C，D，E，G，J，K，N，R，S，T型(xing)； 熱(re)電偶校(xiao)準：ITS-90； RTDs RTDs材質類型：Pt，Ni，Cu； 電阻范圍：10Ω至10KΩ； 熱敏(min)電阻 熱敏電阻類型：YSI400xx系列； 電阻范圍：＜10kΩ 注1：也支持其它熱敏電阻類型。 注2：可以通過并聯電阻擴大測量范圍。 單片溫度傳感器 支持類型：LM34-60，AD590\592，TMPxx，LM135\235\335； 應(ying)變器和(he)橋式(shi)傳(chuan)感(gan)器 組態：1/4橋，1/2橋和全橋； 激(ji)發：電(dian)壓或電(dian)流(liu)； 4-20mA電流環(huan) 內部100Ω或外接分流(liu)電(dian)阻(zu)。 | |||||||||
數字通道 | |||||||||
數字輸入/輸出 8個(ge)雙(shuang)向通道 輸入類型：8個(ge)邏輯電(dian)平(ping)（最大20/30V）； 輸(shu)出(chu)類型：4個場(chang)效應晶體管（最大(da)：30V，100mA），4個邏(luo)輯輸(shu)出(chu)； 繼電器輸出 1個直連自(zi)鎖(suo)繼電器（最大：30Vdc，1A）。 | |||||||||
計數通(tong)道 | |||||||||
低速計數 8通(tong)道計數器，與數字(zi)通(tong)道共用；在休眠模式下低速(su)計數功能不(bu)起作用。 型號(hao)：32bit； 最大計數率：10Hz； 專用計數輸入 4個高速(su)或2個相位編碼器輸入 型號：32bit； 最(zui)大計數率(lv)：100kHz； 輸(shu)入類型：2個(ge)邏輯電平輸(shu)入（最大(da)(da)±30V）.2個(ge)磁感應（最大(da)(da)±10V）敏感性輸(shu)入（10mV）。 | |||||||||
| 串行(xing)通道 | |||||||||
SDI-12 與(yu)數字通道共用的(de)四個(ge)SDI-12通道，每(mei)個(ge)SDI-12通道可以連(lian)接很多個(ge)SDI-12傳感器； 通用串行傳感器 可以非常(chang)方(fang)便(bian)的(de)記錄傳感器和數(shu)據流中的(de)數(shu)據。 可用端(duan)口(kou)：串(chuan)行傳感器(qi)端(duan)口(kou)（RS232，RS422，RS485）或主機(ji)RS232端(duan)口(kou)； 波(bo)特率：300至115200。 注：在使用串行傳感器通道時，主機端口不可用來進行通訊。 | |||||||||
計算通道 | |||||||||
| 計算通(tong)道可以(yi)對數據采集器采集的模擬通(tong)道、數字通(tong)道或者(zhe)串(chuan)行(xing)(xing)通(tong)道的數據進行(xing)(xing)算術、三角函數、相(xiang)關性、邏輯(ji)和統計分析。 | |||||||||
報警 | |||||||||
| 條件(jian)：低于(yu)、高(gao)于(yu)、在(zai)范圍內(nei)或(huo)在(zai)范圍外(wai)； 延遲：可選報(bao)警響應時間； 動作：數字輸出，傳遞信息或執行任(ren)意datataker命令(ling)。 | |||||||||
| 數(shu)據采集列表 | |||||||||
| 計劃表數(shu)目(mu)：最大11個； 計(ji)劃表采樣間隔：每個計(ji)劃表有(you)單獨(du)的采樣時間間隔，10ms至天可選。 | |||||||||
數(shu)據存儲 | |||||||||
內置存儲 存儲空間：128MB，大約可(ke)以存10 000 000個數(shu)據（大空間的內存可(ke)定制）； 外置存儲設備 USB1.1，USB2.0等其它(ta)USB閃存設備。 | |||||||||
通訊面板 | |||||||||
網線端口 面板：10Mbps； 協(xie)議：TCP/IP，Modbus協(xie)議； USB端口 面(mian)板：USB1.1（虛擬通訊(xun)接口）； 協議：ASCII命(ming)令； 主機(ji)RS232端口(kou) 速度：300至115200波(bo)特率（默認(ren)57600）； 流控制：硬件（RTS/CTS）; 軟件（XON/XOFF）：無(wu) Modem支持：自動應(ying)答(da)和(he)撥出(chu)； 協議：ASCII命令，TCP/IP（PPP），Modbus協議，串(chuan)行(xing)傳感器； 串行傳感器端口 面板：RS232，RS422m，RS485； 速度：300至57600波特率； 流(liu)控制：硬件（RTS/CTS）; 軟(ruan)件（XON/XOFF）：無 協議：Modbus協議，串行傳感器(qi)； | |||||||||
| 網(wang)絡服務（TCP/IP） | |||||||||
| 使用網(wang)線端口(kou)或主機(ji)RS232端口(kou) 命令(ling)面(mian)板(ban)：通過TCP/IP進入(ru)DT85的(de)ASCII命令(ling)面(mian)板(ban)； 網(wang)絡服(fu)務器：通過網(wang)頁訪問現(xian)有數(shu)據和數(shu)采的狀(zhuang)態，設置用戶(hu)特(te)色(se)的顯示界(jie)面，下載CSV格式的數(shu)據； Modbus服務(wu)器（受(shou)控端(duan)(duan)）：通過Modbus客戶端(duan)(duan)獲取(qu)數(shu)據和數(shu)采狀態； Modbus客戶端（主控端）：從modbus設備(bei)中讀(du)取數(shu)據(ju)或將數(shu)據(ju)寫入modbus設備(bei)中； FTP服務器(qi)：通過瀏覽器(qi)或FTP客戶(hu)端獲取存儲的數據(ju)； FTP客戶端：自動將數據下載(zai)到(dao)FTP服務器。 | |||||||||
