| 儀器特點 |  | ||||||||
? 超低功耗設計(ji) ? 支持振弦(xian)傳感器 ? 支持卡爾森、光電液位和LVDT位移傳感(gan)器(qi) ? 最(zui)多(duo)可擴展(zhan)960個模擬通道 | |||||||||
| 軟件(jian)特點 | |||||||||
? 軟件內置(zhi)無需安裝，可用于Windows、Mac和Linux操作系統(tong)的電腦 ? 通過網頁進行儀器的設置 ? 通(tong)過網線、USB數據線與儀器連接 ? 直(zhi)觀的圖形界面 ? 簡易的設置(zhi)界(jie)面，便于各個級別的使用者(zhe) ? 可以(yi)查(cha)看實時和歷史(shi)數據 ? 可以以圖標，柱狀圖、表盤、波形(xing)圖顯示數據 | |||||||||
應(ying)用(yong)領域 | |||||||||
| 滑(hua)坡治理、壩墻監測、地下連續墻監測、礦(kuang)業勘探、隧道(dao)挖掘(jue)、樁監測等 | |||||||||
| 系(xi)統簡介 | |||||||||

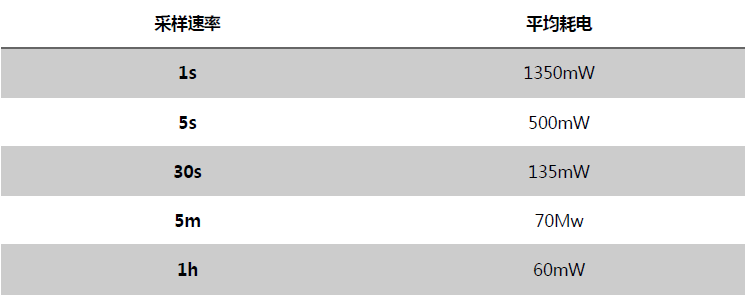

顯示(shi)和按(an)鍵(jian) 類型：LCD顯示，2行16字(zi)符，背景(jing)燈； 顯示功能：通道數據、報警信息、系統(tong)狀態(tai)； 按(an)鍵(jian)：通過6個按(an)鍵(jian)查(cha)看(kan)顯(xian)示信息和操作(zuo)功能； 信號LED燈：4個信號燈，分別(bie)指示采(cai)樣、硬盤(pan)、報警信息和電源； 軟件版本升級(ji) 通過RS232、網線、USB或U盤進(jin)行(xing)軟件升級； 時鐘(zhong) 基(ji)本分辨率(lv)：200μs； 精確(que)度：每年(nian)±1min（0℃值40℃的環境下(xia)），每年(nian)±4min（-40℃至0℃，40℃至70℃的環境下(xia)）； 供電 外接電源范圍：10至30Vdc； 內(nei)置(zhi)電源：6Vdc 4Ahr鋰電池(chi)； 峰值功率：12W（12Vdc 1A）； 平均電損耗 使用12Vdc外接電源(yuan)時(shi)的采樣頻率與耗電的關(guan)系(xi)如下表：

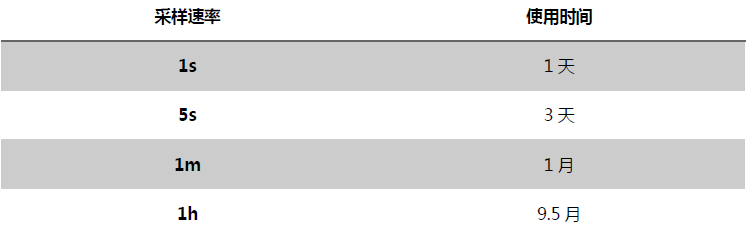

使(shi)用內(nei)置6Vdc 4Ahr鋰電池時的采樣頻率與主機使(shi)用時間的關系如下表：
基本(ben)特征 數采外殼：鋅鋁合(he)金； 尺 寸(cun)：300 x 137 x 65mm； 重 量：2.5kg； 操(cao)作(zuo)溫(wen)度：-40℃至70℃； 操作濕度：85%，水汽不凝結(jie)； 注：低溫和高溫環境(jing)會減少電池壽命，LCD顯示屏的工作溫度為(wei)-15℃至50℃。 | |||||||||
模擬通(tong)道(dao) | |||||||||

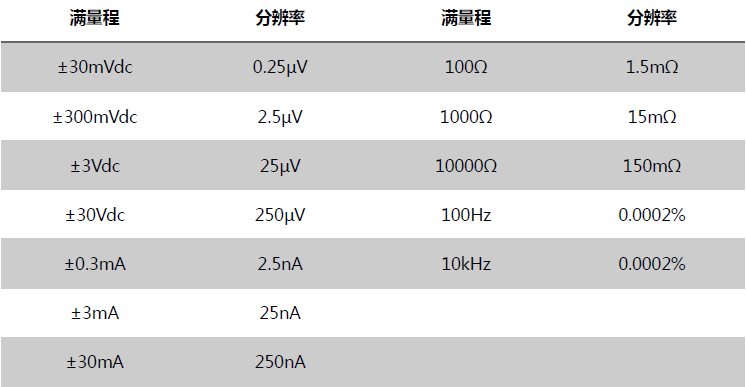

DT85G具有16個模(mo)擬通道，最多可(ke)擴展至(zhi)320個模(mo)擬通道，每個模(mo)擬通道可(ke)以(yi)接(jie)一(yi)個三(san)線或四線輸(shu)入(ru)，可(ke)以(yi)接(jie)兩個獨立的兩線輸(shu)入(ru)，可(ke)以(yi)接(jie)三(san)個兩線的單端輸(shu)入(ru)。 具體接入數(shu)目如下： 兩線單端通道：48個（最多(duo)擴展960個）； 兩(liang)線差分(fen)通道：32個(ge)（最(zui)多擴展640個(ge)）； 三(san)線或四線差分通道：16個（最多擴(kuo)展320個）； 注(zhu)：擴展需要配置(zhi)CEM20模塊(kuai)，一(yi)個模塊(kuai)含有20個模擬通道。 基本輸(shu)入范圍 DT85G可測量的基本輸入(ru)電(dian)壓、電(dian)流(liu)、電(dian)阻和頻(pin)率范圍如下：

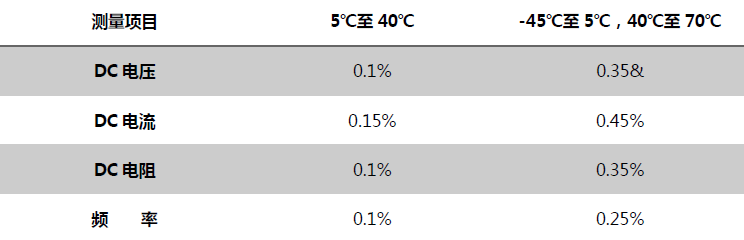

注(zhu)：數(shu)據采集器具有自動(dong)設換(huan)范圍(wei)功能，可在三(san)個范圍(wei)內切換(huan)。 DT85G可(ke)測(ce)量(liang)的基本輸(shu)入(ru)電(dian)壓、電(dian)流、電(dian)阻(zu)和頻率精確度如(ru)下：
注：精確(que)度相對于滿量程(cheng)而言。 采樣信(xin)息 為了測(ce)量的(de)精確(que)性和抑制噪聲的(de)影響，集(ji)成了大(da)于50/60Hz的(de)行頻周(zhou)期。 最大(da)采樣速度：25Hz； 有效分辨(bian)率：18bits； 線(xian)性度：0.01%； 共模抑制：＞90dB； 線性串模抑制：＞35dB。 輸入 通道間隔離：100V（繼電器打(da)開(kai)狀態）； 模擬部件(jian)隔離：100V（光電隔離）； 輸入阻(zu)抗：100KΩ，＞100MΩ； 共模范圍：±3.5V，或者在30V范圍時(shi)±35V. 傳感器(qi)激發 模擬通道激發(fa)：可選250μA或2.5mA精密電流(liu)源，4.5V電壓，可開關外置電源； 通用激發：可開閉(bi)12V電源（最大150mA）為(wei)傳感(gan)器和配件供電，可開閉(bi)5V電源（最大25mA）為(wei)模擬通道供電。 | |||||||||
| 模(mo)擬(ni)傳感(gan)器(qi) | |||||||||
介紹幾種常見的(de)傳感器，但是DT80G可以連(lian)接的(de)傳感器不(bu)局限于下面這些類型。 熱電(dian)偶(ou) 熱電(dian)偶類型(xing)(xing)：B，C，D，E，G，J，K，N，R，S，T型(xing)(xing)； 熱電偶校準：ITS-90； RTDs RTDs材(cai)質類(lei)型：Pt，Ni，Cu； 電阻(zu)范圍：10Ω至10KΩ； 振動線(xian) 頻(pin)率范圍：500至(zhi)5KHz； 線圈電阻：50至200Ω； 模(mo)擬方法：single pulse pluck； 熱敏電阻 熱(re)敏電阻(zu)類型(xing)：YSI400xx系列； 電(dian)阻范圍：＜10kΩ 注1：也支持(chi)其它熱敏電阻(zu)類型。 注2：可以通(tong)過并(bing)聯(lian)電(dian)阻(zu)擴(kuo)大測量(liang)范圍。 單(dan)片溫度傳感器 支持類型(xing)：LM34-60，AD590\592，TMPxx，LM135\235\335； 應變器和橋式傳感器 組態：1/4橋(qiao)，1/2橋(qiao)和全橋(qiao)； 激(ji)發：電壓或電流； Carlson傳感器 內嵌應力和溫度功能； 4-20mA電流環 內(nei)部100Ω或外接分(fen)流電阻。 | |||||||||
數字通道 | |||||||||
數字輸入/輸出 8個雙向通道 輸入類型(xing)：8個(ge)邏輯電平（最大20/30V）； 輸出類型：4個場效應晶體管（最大：30V，100mA），4個邏輯輸出； 繼電(dian)器(qi)輸出 1個直連(lian)自鎖繼電器(qi)（最大：30Vdc，1A）。 | |||||||||
計數通道 | |||||||||
低速計數 8通道(dao)計數器，與數字通道(dao)共(gong)用；在休眠(mian)模式下低(di)速(su)計數功能不起作用。 型號：32bit； 最大計數率：10Hz； 專(zhuan)用計數輸入(ru) 4個高速(su)或(huo)2個相位(wei)編碼器輸(shu)入 型號：32bit； 最大計(ji)數率：100kHz； 輸(shu)入類型：2個邏輯(ji)電平輸(shu)入（最(zui)(zui)大±30V）.2個磁感應（最(zui)(zui)大±10V）敏感性(xing)輸(shu)入（10mV）。 | |||||||||
串行通道 | |||||||||
SDI-12 與數字通(tong)(tong)道(dao)共用的四個SDI-12通(tong)(tong)道(dao)，每個SDI-12通(tong)(tong)道(dao)可以連接(jie)很多個SDI-12傳感器(qi)； 通用串行傳感(gan)器 可以非常方便(bian)的記(ji)錄傳(chuan)感器(qi)和數據流中的數據。 可用端(duan)口(kou)(kou)：串行傳感器端(duan)口(kou)(kou)（RS232，RS422，RS485）或主機RS232端(duan)口(kou)(kou)； 波(bo)特率：300至115200。 注：在使用串(chuan)行傳感器通道時(shi)，主機端口不可用來(lai)進行通訊(xun)。 | |||||||||
計(ji)算通道 | |||||||||
| 條(tiao)件：低于(yu)、高于(yu)、在(zai)范(fan)圍內(nei)或在(zai)范(fan)圍外； 延遲：可選報警響(xiang)應(ying)時(shi)間； 動作：數字輸出，傳(chuan)遞(di)信息或執行任(ren)意(yi)datataker命令。 | |||||||||
數據采(cai)集(ji)列表 | |||||||||
| 計劃(hua)表數目：最大11個； 計劃表采樣間隔：每個(ge)計劃表有(you)單獨的(de)采樣時間間隔，10ms至天(tian)可(ke)選。 | |||||||||
數據存儲 | |||||||||
內置存(cun)儲 存儲空間(jian)：128MB，大約可以(yi)存10 000 000個數據（大空間(jian)的內(nei)存可定制）； 外置存儲設備 USB1.1，USB2.0等其它USB閃存設(she)備。 | |||||||||
通訊面板 | |||||||||
網線端口 面板：10Mbps； 協(xie)議：TCP/IP，Modbus協(xie)議； USB端口 面(mian)板：USB1.1（虛擬(ni)通訊(xun)接口）； 協議：ASCII命令； 主機RS232端(duan)口 速(su)度(du)：300至115200波特率(lv)（默(mo)認57600）； 流(liu)控(kong)制：硬件（RTS/CTS）; 軟件（XON/XOFF）：無 握手協議：DCD，DSR，DTR，RTS，CTS; Modem支持：自動應答和撥出； 協議：ASCII命(ming)令(ling)，TCP/IP（PPP），Modbus協議，串行傳感(gan)器(qi)； 串行傳(chuan)感(gan)器端(duan)口(kou) 面板：RS232，RS422m，RS485； 速度：300至57600波特率； 流控制(zhi)：硬件（RTS/CTS）; 軟(ruan)件（XON/XOFF）：無(wu) 握手協議：DCD，DSR，DTR，RTS，CTS; 協議(yi)：Modbus協議(yi)，串(chuan)行傳感(gan)器； | |||||||||
| 網絡服務（TCP/IP） | |||||||||
| 使用網線(xian)端口或主機RS232端口 命令面(mian)板：通過(guo)TCP/IP進入DT80G的(de)ASCII命令面(mian)板； 網(wang)絡服務器：通過網(wang)頁訪問現有(you)數(shu)據和數(shu)采(cai)的狀態，設置用戶特色的顯示界面，下載CSV格式(shi)的數(shu)據； Modbus服務器（受(shou)控端）：通(tong)過Modbus客戶端獲取數據和(he)數采狀(zhuang)態； Modbus客(ke)戶(hu)端（主控端）：從modbus設備中讀取(qu)數(shu)據或將數(shu)據寫(xie)入modbus設備中； FTP服務器：通過(guo)瀏覽器或FTP客戶端獲取存儲的數據； FTP客戶端：自動將(jiang)數(shu)據下載到FTP服務器(qi)。 | |||||||||
